Sisteme de Iluminat cu LED

in curent continuu (DC)



Bara cu LED sunt dispozitive foarte importante in cadrul unui sistem de energie alternativa. Utilizarea acestor dispozitive in curent continu, reduce seminfivativ consumul suplimentar in curent alternativ si implicit reduce costul invertorului DC- AC folosit. Aceste lampi sunt o solutie la indemana oricui doreste sa realizeze o economie insemnata de energie.



1. Seria  LED Orion





Bara cu LED de curent continu este prezentata intr-un design compact la un pret foarte bun in comparatie cu performantele obtinute special destinate aplicatilor care necesita protectie IP66. Durata de viata a acestor lampi este mai mare de 100.000 ore in comparatie cu lampile incandescente folosite in mod current.



Data Sheet


Cod Produs Model Putere (W) Tensiune (V) Dim.(mm) Observatii

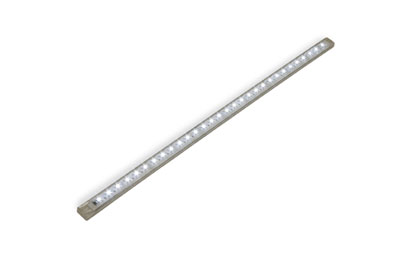

LPW00170 LED Strip Orion 30 LED 2,2W 12V / 24V 522 mm

Echivalent 10W incandescent; IP66;

130 Lumen - 24 LED

LPW00171 LED Strip Orion 60 LED 4,4W 12V / 24V 1022 mm

Echivalent 20W incandescent; IP66;

260 Lumeni - 48 LED



  2.  Seria  iluminat autonom reclama

Cod Produs Model Putere Iluminare Dim.(mm) Observatii

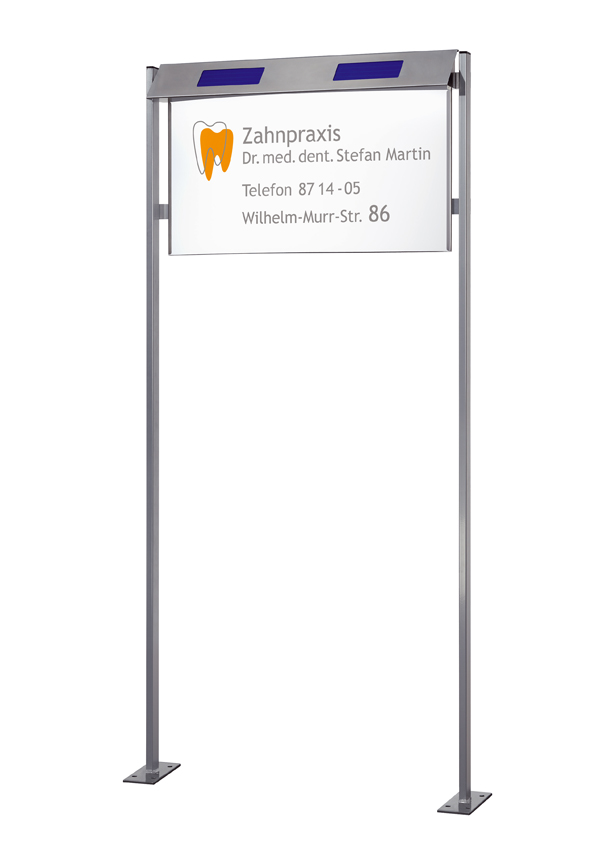

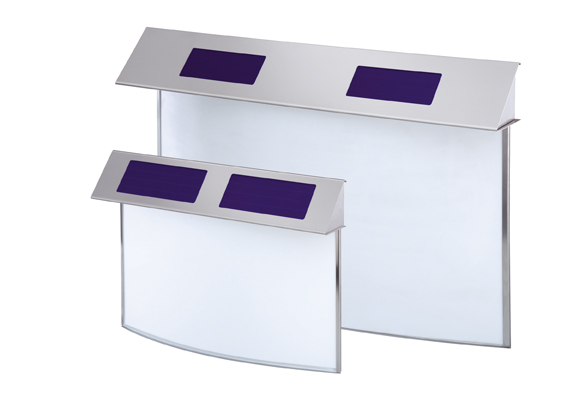

LPW00201 Solar info Sign L 2W 46x25cm 500x330x70 mm autonomie 60 ore cu acumulator 2,6Ah
LPW00202 Solar info Sign XL 4W 77x40cm 812x505x105 mm autonomie 40 ore cu acumulator 2,6Ah
LPW00203 Solar info Sign XXL 8W 77x80cm 812x700x105 mm autonomie 40 ore cu acumulator 5,2Ah



Cod Produs Model Dim.(mm)
LPW00204 Solar info Sign Support L 1860x555x41 mm
LPW00205 Solar info SignSupport  XL 1860x870x41 mm
LPW00206 Solar info Sign Support XXL 1860x870x41 mm





  3.  Seria  iluminat perimetral independent

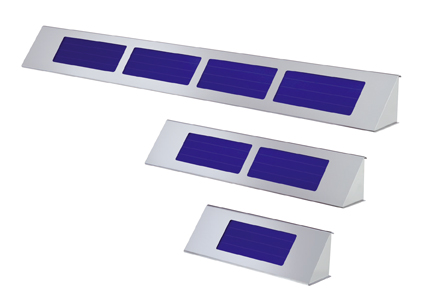

Sistemul pentru iluminat perimetral dispune de panouri solare ASI fabricate in Germania, carcasa din otel inox masiv avand incorporate LED-uri culoare alb - superbright. Pornirea si oprirea lampilor se face automat pe ciclul noapte zi.



Cod Produs Model Putere Dim.(mm) Observatii
LPW00201 Solar illumination Profi I 2W 310x110x68 mm  acumulator 2,6Ah
LPW00202 Solar illumination Profi II 4W 500x110x68 mm  acumulator 2,6Ah
LPW00203 Solar illumination Profi III 8W 830x110x68 mm  acumulator 5,2Ah





Descriere Cod Produs
Paulmann LED 1W - G4 - 3000K

LPL00278

Putere   1 W
Tensiune 12 V
Durata de viata 10.000 h
Curent 13 mA
Culoare Warm white
Inaltime 31 mm
Diametru 15 mm
Socket: G4
flux luminos (lumen): 91 lm
Temperatura in K: 3000 K
Numar de actionari minim cicli: 40000
Factor de putere: 1




Nominal Current mA 85
Nominal Voltage VDC 20% 12V
Life-Span h 100.000
Operating Temperature C -20... +40

Performance Luminus Flux

Power (W)

Product Code Socket Model
cold  white light - Lumina alba rece 70 lm 1W LPL00281 E27 SL1210CF70
cold  white light - lumina alba rece  120 lm 2W LPL00282 E27 SL1210CF120





Cod  Produs Descriere Putere Intensitate Diametru Greutate
LPL00283 LED Lamp PN-OP 300 E27 12V (warm white) 4,5 W 310 Lm 56 35 g
LPL00284 LED Lamp PN-OP 300 E27 12V (cool daylight) 4,5 W 310 Lm 56 35 g
LPL00285 LED Lamp PN-OP 400 E27 12V (warm white) 6 W 400 Lm 56 35 g
LPL00286 LED Lamp PN-OP 400 E27 12V (cool daylight) 6 W 400 Lm 56 35 g





Spot LED cu acumulator integrat. Acumulatorii inclusi in sistem sunt incarcati direct de la un panou solar cdare este de asemenea inclus. Cele doua spoturi pot fi ajustate individual cu scopul ajustarii iluminarii in functie de conditile locale. Acest dispozitiv are inclus si un senzor de miscare cu raza lunga de actiune.





Cod Produs LPW00211
Culoare produs ALB
Sursa lumina LED (2 x 1Watt)
culoare lumina Alb Intens
Ajustare rotire  60
pivoted downwards 60
Acoperire orizontala 130
Acoperire verticala 85
distanta (la 2.5m inaltime de montare) 10m
Aliniere rotating um 60
trailing time movement + 10 sek.
twilight switch 3 lux bis 1000 lux adjustable
operating temperature -20C bis +45C
protection system IP44
operating voltage 3,6V DC
Battery type NiMh
battery capacity 750mAh
Standby 40uA
Dimensiune B 112 x H 144 x T 70 mm

Timpul de iluminare ( bateria incarcata complet ) 50 zile cu 5 cicli/zi/18C

Lungime cablu panou solar - la dispozitiv - aprox. 5 m



4.  Sistem pentru productie energie electrica fotovoltaic



 Sistemul de producere energie electrica pentru aplicatia cruce cu LED, trebuie ales asfel incat sa acopere consumul de energie electrica solicitat si sa detina si o anumita rezerva. In tabelul de mai sus veti regasii acele valori exprimate in watt-ora (Wh) pentru un anumit numar de ore de functionare zilnica.Trebuie tinut cont si de faptul ca un sistem cu energie fotovoltaica va produce de 3-4 ori mai putin curent electric in perioada de iarna, comparativ cu perioada de vara. Sistemul trebuie sa dispuna de protectie IP65 in cazul in care va fi expus in aer liber.











  >>>back to top



5. Aplicatie - cruce cu bara LED



Bara de curent continuu cu LED a deschis o noua gama de aplicatii directe pentru sisteme de iluminat in zone izolate. Prima aplicatie este iluminarea pe timpul noptii a  unor cruci avand diferite dimensiuni, utilizand panouri fotovoltaice. In exemplele de mai jos descrise cateva din aceste aplicatii. Orice alta configuratie poate fi proiectata si realizata.



Imagine Dimensiune bara LED Observatii

 Cruce simpla h=1,5m

- 3 buc x 0,5m (LPW00170)

- 1 buc x 1,0m (LPW00171)

Crucea are un consum total de 11W si are un consum de energie definit astfel:



    -   8 ore/noapte =   88Wh

    - 10 ore/noapte = 110Wh

    - 13 ore/noapte = 143Wh

 Cruce simpla h=2,5m

- 3 buc x 0,5m (LPW00170)

- 2 buc x 1,0m (LPW00171)

Crucea are un consum total de 15,4W si are un consum de energie definit astfel:



  -   8 ore/noapte = 123Wh

  - 10 ore/noapte = 154Wh

  - 13 ore/noapte = 200Wh

 Cruce simpla h=3m

- 5 buc x 1,0m (LPW00171)

Crucea are un consum total de 22 W si are un consum de energie definit astfel:



  -   8 ore/noapte = 176Wh

  - 10 ore/noapte = 220Wh

  - 13 ore/noapte = 286Wh

 Cruce dubla h=1,5m

- 6 buc x 0,5m (LPW00170)

- 2 buc x 1,0m (LPW00171)

Crucea are un consum total de 22W si are un consum de energie definit astfel:



  -   8 ore/noapte = 176Wh

  - 10 ore/noapte = 220Wh

  - 13 ore/noapte = 286Wh

 Cruce dubla h=3m

- 10 buc x 1,0m (LPW00171)

Crucea are un consum total de 44W si are un consum de energie definit astfel:



  -   8 ore/noapte =  352Wh

  - 10 ore/noapte =  440Wh

  - 13 ore/noapte =  572Wh

 Cruce dubla h=6m

- 20 buc x 1,0m (LPW00171)

Crucea are un consum total de 88W si are un consum de energie definit astfel:



  -   8 ore/noapte =   704Wh

  - 10 ore/noapte =   880Wh

  - 13 ore/noapte = 1143Wh

 Pentru alimentarea acestor bare cu LED este nevoie de foarte putina energie electrica. In tabelul de mai jos vom analiza impreuna necesarul.







Necesar zilnic de energie

in perioada de vara

Putere

panou fotovoltaic

Regulator Solar Acumulator
90Wh/zi 20W 6 A 14 Ah
150Wh/zi 35 W 6 A 14 Ah
180Wh/zi 40 W 6 A 21 Ah
220Wh/zi 50 W 6 A 33 Ah
280Wh/zi 65 W 6 A 33 Ah
350Wh/zi 75 W 8 A 50 Ah
450Wh/zi 110 W 8 A 50 Ah
550Wh/zi 130 W 10 A 75 Ah





  >>>back to top
