Micro - Hidro Turbine (Pico hidroturbine)



Microhidro turbina electrica este cel mai eficient si ieftin gereratoar de energie electrica. Daca aveti un mic parau, sau un rau, in apropiere cabanei sau casei, care poate furniza cel putin 5 litri/sec de la o diferenta de nivel de cel putin 3m,  sau 0,5litri/sec de la o diferenta de nivel de cel putin 10m , nu ezitati sa  folositi un generator hidro electric. Veti avea energie ecologica, gratuita si nelimitata.

Pentru a vedea un exemplu de calcul faceti click aici:

Cum sa utilizati o micro hidroturbina

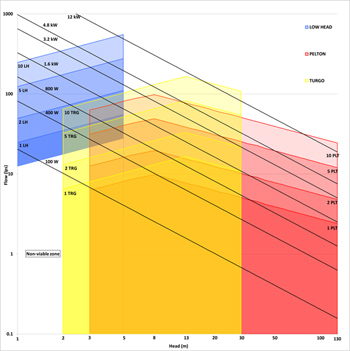

Turbinele Powerspout pot functiona intr-o gama extinsa de aplicatii in general impuse de catre debitul de apa disponibil, dar mai ales de catre diferenta de nivel maxim obtenibila in fiecare locatie posibila.



Versiune Turbina

Diferenta de Nivel (m)

Debit ( Litri/sec )
PowerSpout  PELTON ( PLT ) 3 - 130 0,1 - 10
PowerSpout TURGO ( TRG ) 2 - 40 8 - 16
PowerSpout LOW HEAD ( LH ) 1 -5 25 - 56

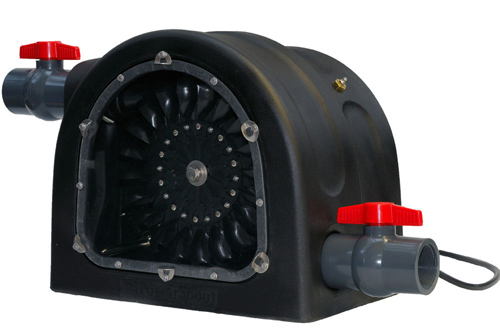

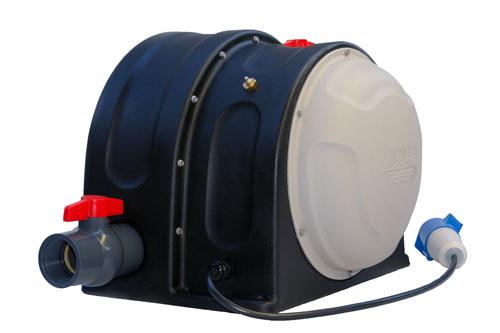

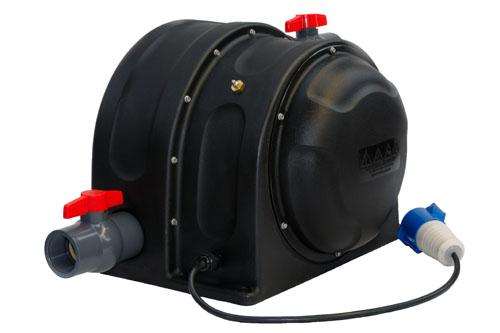

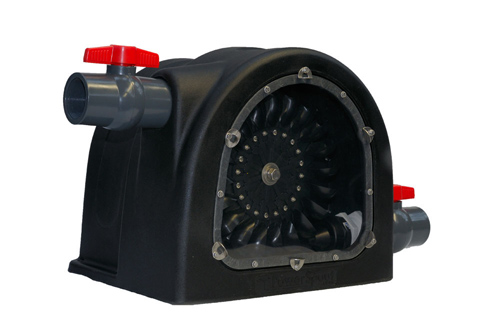

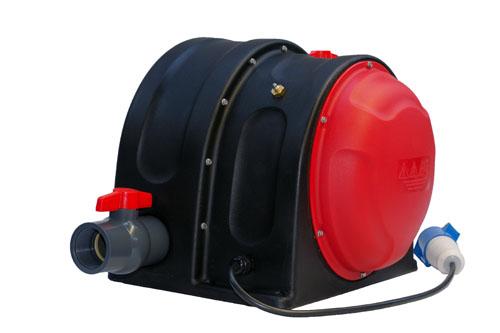

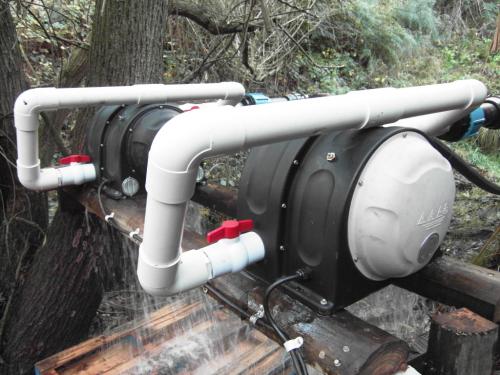

Turbina hidro Pelton - Model POWERSPOUT PLT


Turbina Pelton PowerSpout devine ultima generatie de turbine hidro a companiei EcoInnovation Ltd. din Noua Zeelanda bazata pe cei peste 20 ani de experienţă cu renumitele  generatoare pentru turbine hidro - Smart Drive. Scopul dezvoltarii acestui produs a fost gasirea unei solutii tehnice fiabile, pentru a fi instalate in orice locatie si care poate fi utilizat īntr-o gamă largă de diferente de nivel,  atāt īn reţea insulara cu energie (off-grid) cat şi cu conectarea directa la reteaua cu energie conventionala. Fiabilitatea extrem de ridicata ( prima tubina de acest tip instalata in Romania functioneza din anul 2005 fara intrerupere) cat  şi numărul mare de echipamente produse, justifica preţul acestor sisteme de īnaltă calitate.









Cod Produs: LPH00084 LPH00085 LPH00087
Model Powerspout PLT 14 Powerspout PLT 28 Powerspout PLT 56
Versiune  12V 24V 48V
Constructie
Imagine Click aici Click aici Click aici

Cadere

 (diferenta de nivel)

3m - 130 m 3m - 130 m 3m - 130 m
Debit acceptat  0,1 L/sec - 10 L/sec 0,1 L/sec - 10 L/sec 0,1 L/sec - 10 L/sec
Putere electrica 50W - 1300W 50W - 1300W 50W - 1300W
Tensiune maxima  38 V 75V 150V
Regulator : PWM TriStar 45/60 PWM TriStar 45/60 PWM TriStar 45/60
cu Sarcina de diversiune cu Sarcina de diversiune cu Sarcina de diversiune
Instalare turbina: In aer liber fara protectie speciala
Duze Conexiune:  G 2" ( max 2 jeturi)

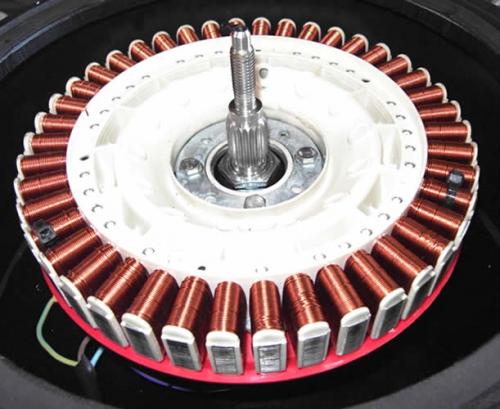

Generator:  Smart Drive (magnet permanent, generator sincron fără perii)
Dimensiune:  485 x 430 x 370mm
Greutate:  18 - 21kg





Cod Produs: LPH00086 LPH00088 LPH00089 LPH00090
Model Powerspout PLT 40 Powerspout PLT 80 Powerspout PLT 170 Powerspout PLT 200
Versiune   12V sau 24 V  12,24,48V on-grid  on-grid
Constructie

Imagine Click aici Click aici Click aici Click aici

Cadere

 (diferenta de nivel)

2 m - 40 m

Debit acceptat

0,1 L/sec - 10 L/sec

Putere electrica

50W - 1300W

Tensiune maxima  120V 220V <450V <550V
Regulator : MPPT <150 MPPT <250 Grid Inverter Grid Inverter
Instalare turbina: In aer liber fara protectie speciala
Duze Conexiune:  G 2" ( max 2 jeturi)
Generator: Smart Drive (magnet permanent, generator sincron fără perii)
Dimensiune:  485 x 430 x 370mm
Greutate:  18 - 21kg





Manual de utilizare

Faceti click pe fiecare fotografie pentru a vedea detalii.










a

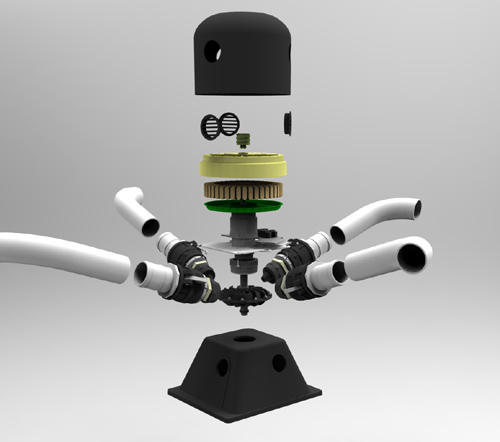

Turbina hidro TURGO - Model POWERSPOUT TRG

 Turbinele powerspout in tehnologie turgo au fost realizate pentru acoperirea eficienta a unor debite medii, avand o diferenta de debit relativ redusa. Se poate obtine 100W la o diferenta de nivel de numai 2 m si un debit de 14 L/sec, ceea ce este remarcabil. Acest lucru este posibil doar cu turbina turgo si imposibil cu ajutorul unei turbine pelton.




Cod Produs: LPH00096 LPH00097 LPH00098 LPH00099
Model PowerSpout PowerSpout PowerSpout PowerSpout
Versiune TRG 28 TRG 40 TRG 56 TRG 80

Constructie

Imagine Click aici Click aici Click aici Click aici

Cadere

(diferenta de nivel)

 de la 2m pana la 40m
Debit acceptat  8 L/s ------- 16 L/s
Putere  50W ------- 1300W
Randament  > 60%
Mod de Utilizare sarcina diversiune Regulator  MPPT sarcina diversiune Regulator  MPPT
Tensiunea de lucru  24VDC  12,24V DC 48VDC  12,24,48V DC
Tensiune Maxima 75V 120V 150V 220V
Manual de utilizare  Diagrama de conectare turbina PowerSpout
Instalare turbina : In aer liber fara protectie speciala
 Turbina:  Rotor Turgo
Duza de conexiune  G 2" ( max 4 jeturi)
 Generator: 10,5 inch (270mm) 3-phase Smart Drive permanent magnet generator (PMG)
Dimensiune  485 x 430 x 370mm
Greutate  18 - 21kg



Cod Produs: LPH00100 LPH00101 LPH00102
Model Powerspout PLT 170 Powerspout PLT 200 Powerspout PLT 350
Versiune  on-grid on-grid on-grid
Constructie
Imagine Click aici Click aici Click aici

Cadere

(diferenta de nivel)

 3m -----100m
Debit acceptat  8 L/s ------- 16 L/s
Putere  50W ------- 1300W

Faceti click pe fiecare fotografie pentru a vedea detalii.






Manual de utilizare


a

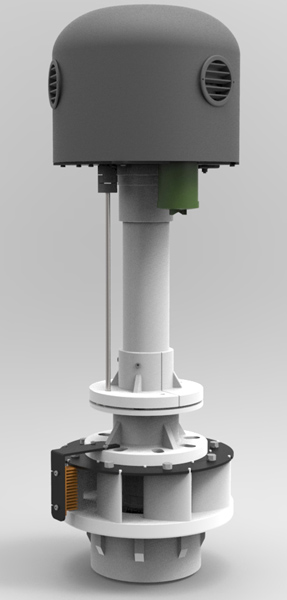

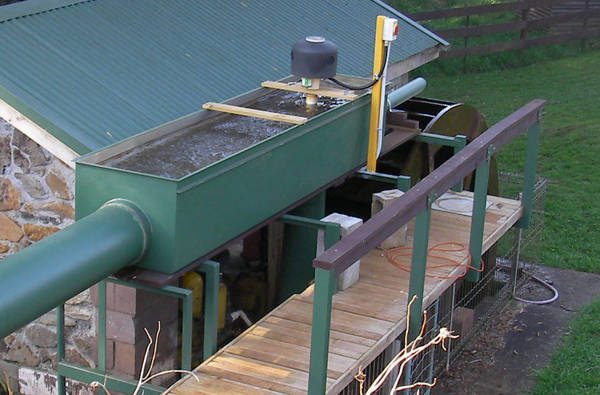

Turbina hidro Low Head - Model POWERSPOUT LH

 Pentru locatile unde debitele disponibile sunt semnificative, dar diferentele de nivel sunt relativ reduse, utilizarea unor turbine Kaplan sau Francis sunt singura solutie disponibila.







Cod Produs: LPH00112 LPH00113 LPH00120 LPH00121
Model PowerSpout PowerSpout PowerSpout PowerSpout
Versiune LH 150 LH 250 LH Pro 150 LH Pro 250

Constructie

Imagine

Cadere

(diferenta de nivel)

1m - 5m
Debit acceptat 25 L/sec  - 56 L/sec
Putere  50W ------- 1300W
Regulator : MPPT <150 MPPT <250 MPPT <150 MPPT <250

Tensine de lucru

12,24V 12,24,48V 12,24V 12,24,48V





  VIDEO - Turbina KAPLAN - PowerSpout LH - Herculane

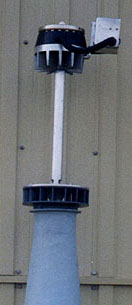

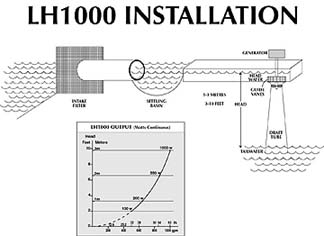

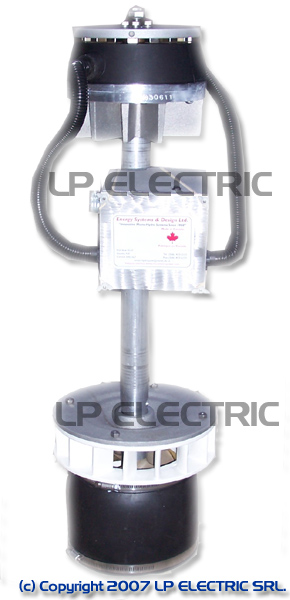

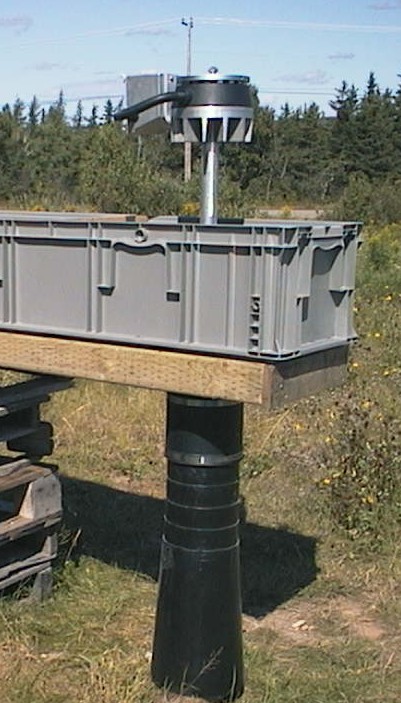

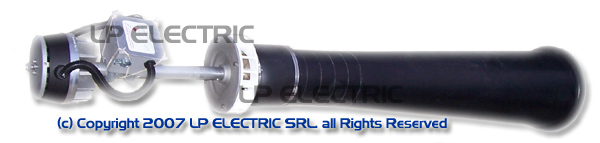

Turbina Francis LH1000


Turbina Francis, model LH1000 a fost limitata din fabricatie,  la o diferenta de nivel (head) de maxim de 3m si o putere de 1000W. Celelalte turbine pot produce putere pe masura ce diferenta de nivel creste. Puterea minima este nula.



Tensiunea poate fi 12, 24 sau 48V. LH1000 poate produce 1000W folosind cam 63 litri/s. O putere de iesire de 500W se obtine la o diferenta de nivel de 2m folosind un debit de 50L/s.







Tip : Francis
Putere Nominala (W) : 1000
U Nom (V) : 12/24/48V
Head min (m) 0,6
Head max (m) 3
Debit min (l/s) 30
Debit max (l/s) 63
CANADA
Cod Produs: LPH00058 Model: LH1000 w/Draft Tube

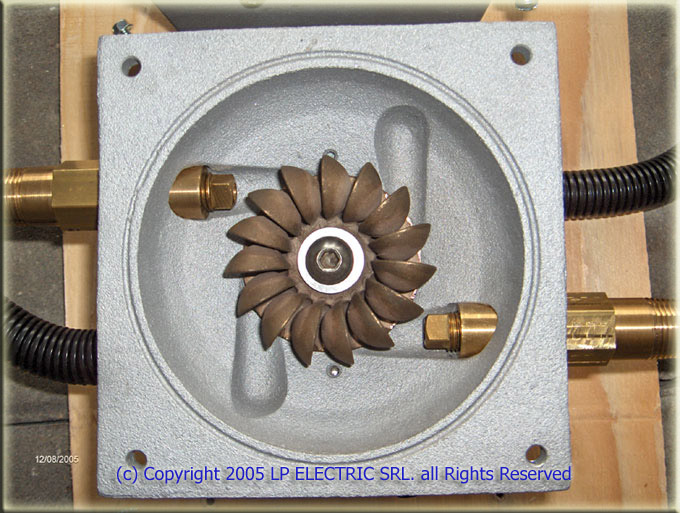

Turbina Turgo SE

In realitate nu exista o putere maxima de iesire pentru Stream Engine ( SE ) si pentru Baby . Rolul celor patru jeturi ale turbinei SE,  nu este acela de a produce mai multa putere, ci pentru ajustarea mai usoara, a  debitului apei injectat in turbina. De obicei ajustarea debitului optim se face prin inlocuirea, in timpul reglajelor, a  jeturilor cu scopul obtinerii maximului de putere. Turbina SE ( Stream Engine) poate produce 1000W la un cap de 30m si aproximativ 6 litri pe secunda.



Tip : TURGO
Putere Nominala (W) : 1000
U Nom (V) : 12/24/48V
Head min (m) 3
Head max (m) 60
Debit min (l/s) 0,6
Debit max (l/s) 10
CANADA
Cod Produs: LPH00054 Model: 2 Nozzle SE Standard
Cod Produs: LPH00055 Model: 4 Nozzle SE Standard
Cod Produs: LPH00056 Model: 2 Nozzle SE Bronze
Cod Produs: LPH00057 Model: 4 Nozzle SE Bronze







Turbina Baby poate produce aproximativ 200W la un cap de 30m si un debit de 1,5l/s, si poate produce 500W la un cap de 100m si un debit de 1,3l/s.



Tip : Turgo
Putere Nominala (W) : 400
U Nom (V) : 12/24V
Head min (m) 30
Head max (m) 60
Debit min (l/s) 0,18
Debit max (l/s) 10
CANADA
Cod Produs: LPH00059 Model: Baby Generator 1 Nozzle (12/24 volt)

  Daca aveti un mic parau, sau un rau, in apropiere cabanei sau casei, care poate furniza cel putin 5 litri/sec de la o diferenta de nivel de cel putin 3m,  sau 0,5litri/sec de la o diferenta de nivel de cel putin 10m , nu ezitati sa  folositi un generator hidro electric. Veti avea energie ecologica, gratuita si nelimitata.



Tip : PELTON
Putere Nominala (W) : 1000
U Nom (V) : 12/24/48V
Head min (m) 10
Head max (m) 100
Debit min (l/s) 0,5
Debit max (l/s) 8
Noua Zeelanda
Cod Produs: LPH00052 Model: Mike
Acest produs este in End Of Life - si nu mai poate fi comandat !



Tip : TURGO
Putere Nominala (W) : 1000
U Nom (V) : 12/24/48V
Head min (m) 3
Head max (m) 15
Debit min (l/s) 5
Debit max (l/s) 20
Noua Zeelanda
Cod Produs: LPH00053 Model: Linda
 Acest produs este in End Of Life - si nu mai poate fi comandat !
