Sistem de pompare apa alimentat cu energie  solara sau eoliana



   V-ati intrebat daca puteti avea o gradina ecologica ? Si daca da, vom iriga folosind energie solara ?



Solutia este simpla si la indemana tuturor. Cu ajutorul unei pompe solare conectate direct la un panou solar fotovoltaic, ati obtinut un sistem de pompare ecologic. Rezultatul este incredibil  ! O pompa Lorentz cuplata la un panou solar fotovoltaic cu o putere de numai 150W se pot obtine aproximativ 13000 Litri de apa pe zi, de la o adancime de 10 m, in perioada de vara. De retinut ca acesta pompa functioneza zilnic, automat folosind doar energie solara.  O asemena pompa poate produce :



13000 litri/zi x 30 zile = 390.000 Litri /luna ( 390 m3 /luna )



Acum ...incercati sa va imaginati o gradina irigata zilnic ...cu 13000 litri de apa.... si folosind doar energie gratuita !



Pompe solare LORENTZ







Alimentarea cu apa a constituit intodeauna o problema mai ales atunci cand energia electrica nu este disponibila. Solutile de pompare a apei folosind panouri solare sau turbine eoliene au fost intodeauna o solutie foarte eficienta. Sistemele de irigatii individuale care folosesc aceasta tehnologie, s-au dovedit a fi solutia ideala si sunt din ce in ce mai intens folosite in agricultura. Aceste sisteme folosesc pompe submersibile sau de suprafata. Esential in aceste aplicatii sunt pompele de curent continu care au un randament foarte ridicat, folosind pentru pomparea apei o cantitate foarte mica de energie electrica. Schema bloc a unui sistem de acest tip este prezentata mai jos.



 Pompa de apa



sistem de irigatie solar

Fiecare sistem care foloseste energia alternativa trebuie proiectat intr-un mod foarte riguros. De aceasta proiectare si optimizare va depinde eficienta si pretul lui de cost. Pentru a determina pretul de cost al unui echipament este necesar sa determinam cativa parametrii esentiali.  LP ELECTRIC a pregatit o aplicatie pentru a determina aceste valori si poate fi folosita de toti clientii.



Aplicatia pentru determinarea parametrilor de pompare







Pentru a face o analiza detaliata a unei asemenea aplicatii vom  lua in considerare pompa de apa Shurflo Model 8000-443-136.

pompa



Aceasta pompa poate functiona direct pe acumulator la 12V cu o presiune maxima de 4 Bari  si  are capacitatea de a pompa cu un debit de maxim 6L/min utilizand pentru acest efort un curent maxim de 4,2A. Energia necesara poate fi produsa de panouri solare fotovoltaice avand o putereproportionala cu cantitatea de apa pompata. Caracteristicile tehnice permit urmatoarele performante, luand in considerare 5 ore de soare pe zi :





Adancime   Debit-->  zile senine soare cu nor inourat
14m   1800 litri 1440 litri 1200 litri
21m 1680 litri 1344 litri 1044 litri
34m 1470 litri 1176 litri 900 litri
41m 1380 litri 1104 litri 820 liri





Aceste caracteristici o face foarte usor de utilizat in zone fara energie electrica pentru irigatii si apa curenta a unei locuinte.



Pentru acesta aplicatie vom avea nevoie de urmatoarele componente principale:





Preturile estimative ale echipamentelor folosite in cadrul acestui exemplu sunt :

  • Panou fotovoltaic 50W         Cod:  LPS00317   - Model: ET-M53650-50            Pret:   125 Euro

  • Pompa solara                     Cod:  LPP00011   - Model: Shurflo                       Pret:   107 Euro

  • Regulatorul solar                 Cod:  LPC00103   - Model: Solsum 6.6F               Pret:    21 Euro

  • Acumulatorul                      Cod:  LPB00163   - Model: BP12-50                     Pret:   111 Euro

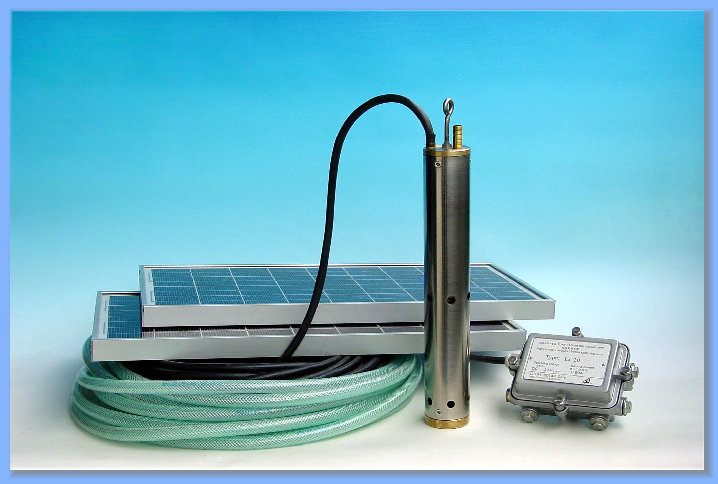

Pentru a face o alta analiza detaliata a unei asemenea aplicatii vom  lua in considerare pompa de apa electrica LJ20.



Aceasta pompa poate functiona cu panouri solare avand o putere intre 24W si maxim 35W. Caracteristicile tehnice permit urmatoarele performante, luand in considerare 6 ore de soare pe zi :





Adancime   Debit-->  zile senine soare cu nor inourat
5m   636 litri 378 litri 168 litri
10m 462 litri 294 litri 138 litri
15m 372 litri 222 litri 108 litri
20m 264 litri 168 litri 72 liri







Aceste caracteristici o face foarte usor de utilizat in zone fara energie electrica pentru irigatii si apa curenta a unei locuinte.



Pentru acesta aplicatie vom avea nevoie de urmatoarele componente principale::







Beneficile sistemului sunt exceptionale. Pe langa faptul ca aceste sisteme furnizeaza energie ecologica, aceste sisteme ofera independenta energetica totala si sunt foarte fiabile.



Estimarea financiara a sistemului



Costurile aferente echipamentelor folosite in acest exemplu, publicate mai jos, sunt doar estimative, urmand ca la evaluarea finala a fiecarui proiect sa fie aplicate reduceri de preturi corespunzatoare topologiei si dimensiunii fiecarei aplicatii.  Datorita unicitatii fiecarui proiect costurile aferente fiecarei aplicatii pot sa difere semnificativ.



Preturile estimative ale echipamentelor folosite in cadrul acestui exemplu sunt :

  • Panou fotovoltaic 15W         Cod:  LPS00331   - Model: ET-M53615-15            Pret:    37 Euro

  • Pompa solara LJ20              Cod:  LPP00011   - Model: LJ20                          Pret:   520 Euro

 sistem pompa de apa submersibila
